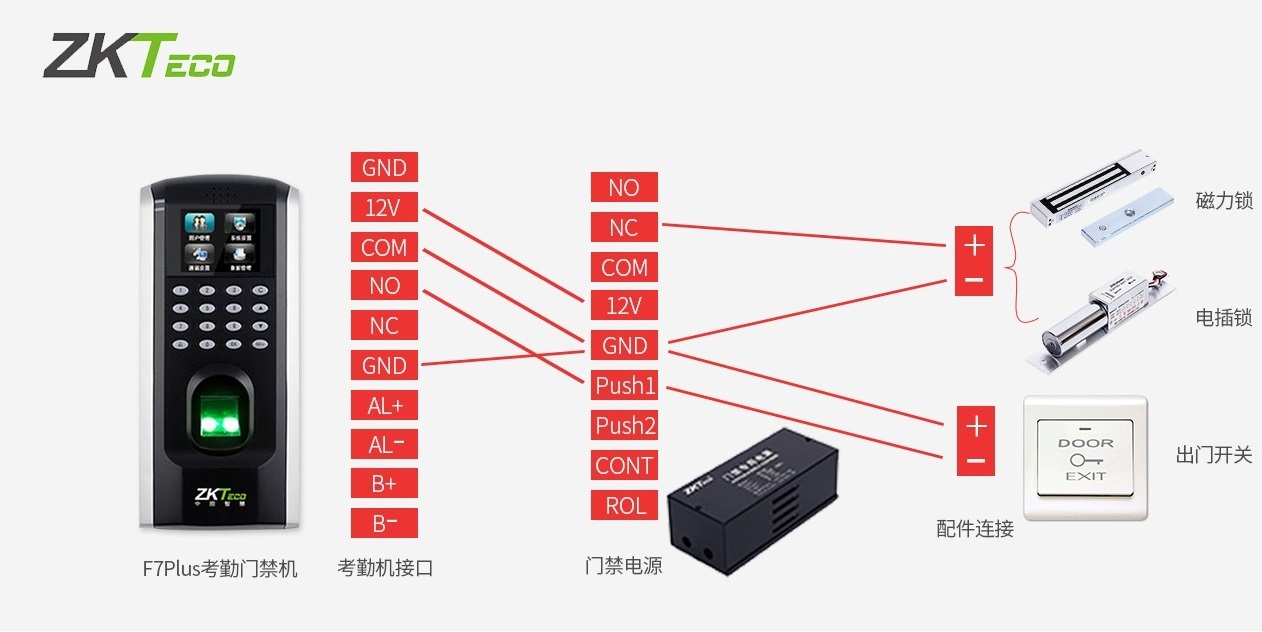

圖一（中控F7PLus接線圖）

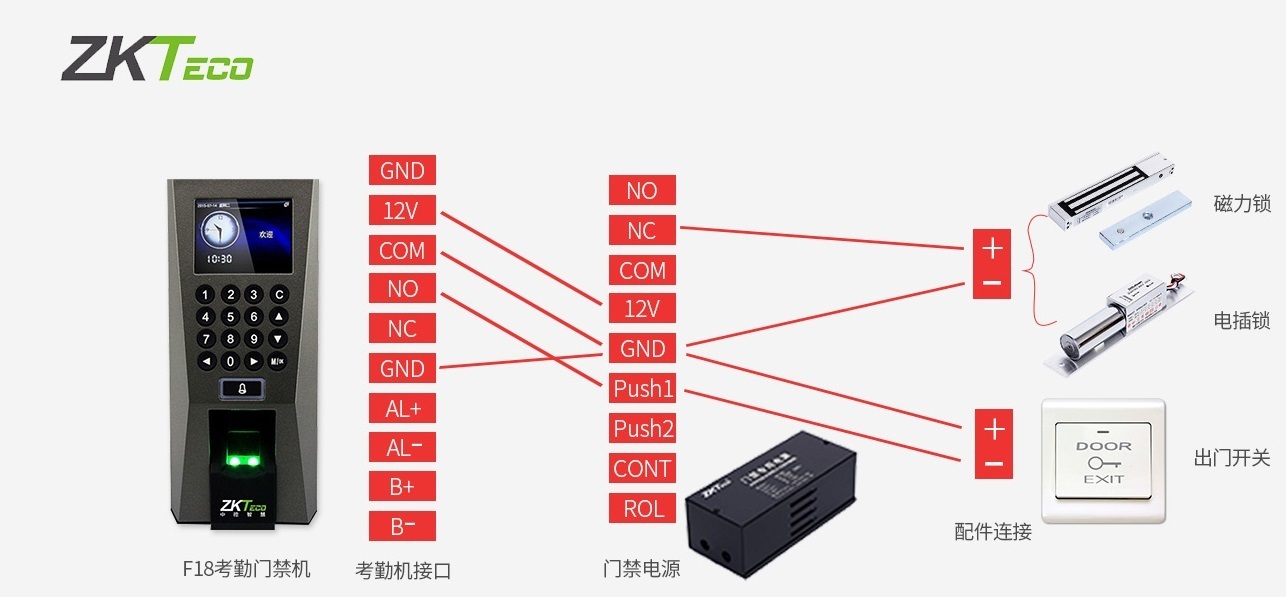

圖二（中控F18接線圖）

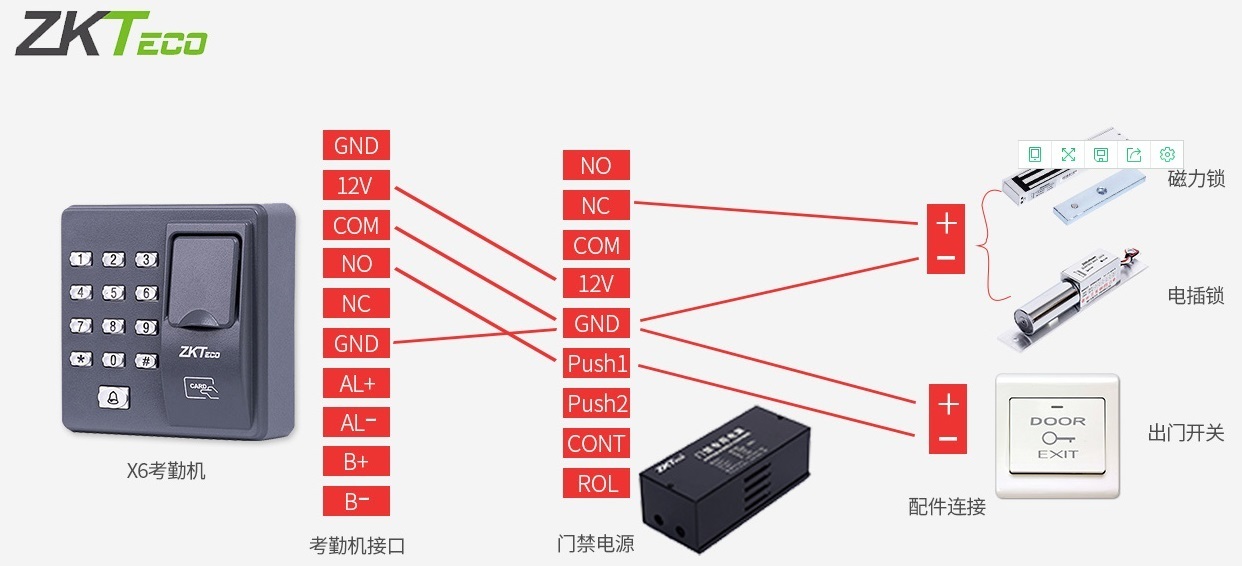

圖三（中控X6接線圖）

圖四（中控SC-103接線圖）

圖五（中控C3-200雙門控制器接線圖）

圖六（中控C3-100單門控制器接線圖）

圖片七（中控C3-400四門控制器接線圖）

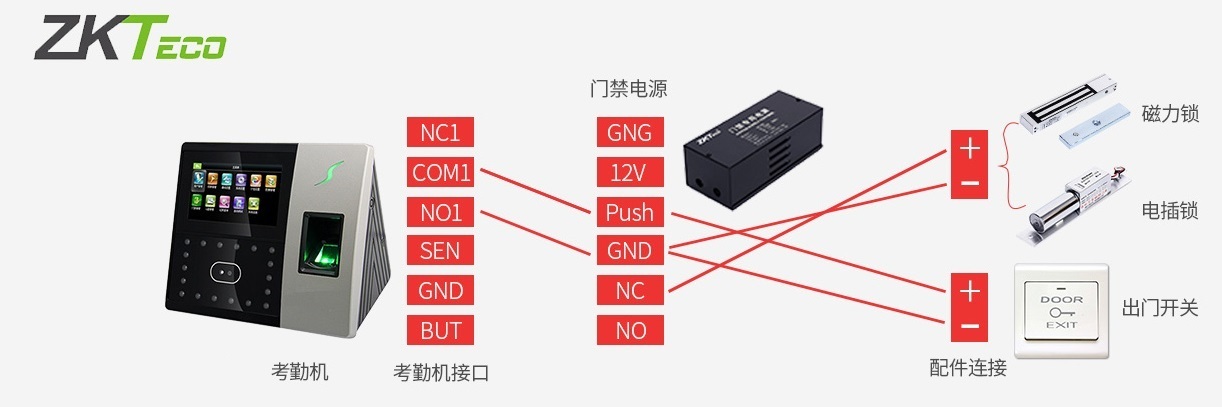

簡單刷卡門禁一體機接線方法:這一套裝門禁總體 的接線圖，一套完整的門禁系統 包裝如下 配置：門禁主機，門禁電源，出門按鈕，電鎖，門鈴！

門禁主機：所有人的出入和人員的上傳，包括考勤記錄都是通過門禁主機來控制 的

門禁電源：毫無疑問，就是為所有的的門禁系統提供電源動力的

出門按鈕：就是開門時的按鈕

電鎖：專門用來鎖門的

門鈴：有人進來時，需要按門鈴才能聽得見

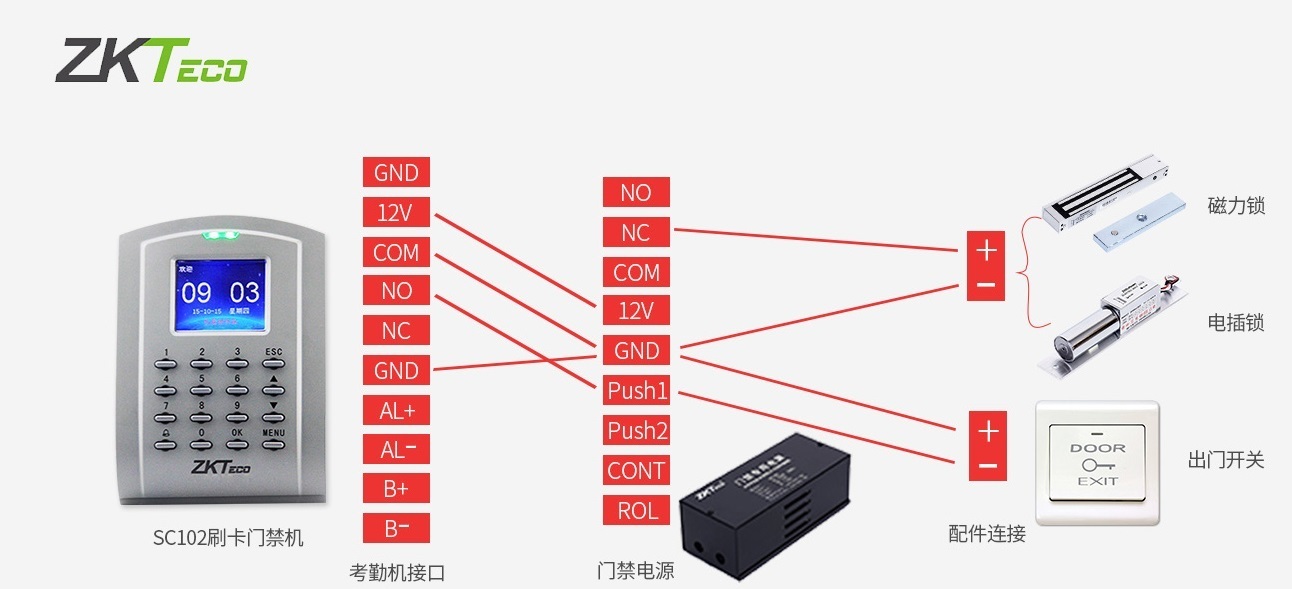

大型聯網門禁系統接線方法:門禁考勤一體機：GND:接地（接門禁電源的GND）；12V:接電源門禁電源的12V，為門禁主機提供12V的電壓；COM:公共端；NO:通電上鎖（接門禁電源的PUSH）；NC:斷電開鎖，AL+：警報器正極；AL-:警報器負極；BUT：按鈕；B+：門鈴正極；B-:門鈴負極。

此文章由成都自動門安裝小編收集整理，安裝維修門禁系統，歡迎來電咨詢！
